L'MS909 EV consente una valutazione completa dei sistemi con mappatura topologica avanzata e analisi del blocco batteria. Queste operazioni possono essere eseguite tramite la presa OBD o direttamente sul blocco batteria utilizzando gli adattatori speciali e i ponticelli in dotazione. Lo schermo dell'MS909 EV mostra grafici dettagliati e istruzioni di collegamento complete per garantire un test sicuro.

• Analisi rapida del sistema ad alta tensione EV, compresa la possibilità di leggere, cancellare e visualizzare i codici in tempo reale
• Diagrammi e illustrazioni completi dei blocchi del sistema ad alta tensione, dei componenti e dei collegamenti, comprese le istruzioni passo passo per lo smontaggio del sistema
• Analisi dello stato di carica e di salute per determinare nel modo migliore possibile lo stato effettivo della batteria
• L'analisi del blocco batteria può essere eseguita sia tramite la presa OBD quando è installato, sia direttamente sulla batteria HV quando è smontato
• Il gestore dati basato su cloud memorizza i dati dei clienti e dei veicoli, i dati dello scanner e le note del tecnico.

Il MaxiSys MS909 è l'ultimo arrivato alla gamma di prodotti MaxiSys. È dotato di un tablet touchscreen da 10 pollici con sistema operativo Android 7.0 alimentato da un processore octa-core (2.3 GHz Quad + 1.7 GHz Quad) e una grande memoria di bordo da 128 GB per fornire una guida diagnostica e testare i componenti per confermare le riparazioni. Il MaxiFlash VCMI con interfaccia J2534 è incluso e il software MS909 di supporto fornisce una vasta libreria di test guidati predefiniti. Il software MS909 supera la concorrenza fornendo opzioni di test specifici per DTC e sensori per consentire test più accurati, nonché diagrammi di posizionamento della sonda e dei componenti per consentire ai tecnici di testare mentre sono correttamente collegati.

La copertura di sistema più completa con oltre 80 marche e modelli statunitensi, asiatici ed europei. Eccezionale funzionalità di livello OE, dalla diagnostica e dai servizi OBDII completi alla codifica e alla programmazione avanzata dell'ECU Capacità di programmazione del veicolo unicamente integrate attraverso un'interfaccia di programmazione del veicolo conforme a SAE J2534-1 e 2 Aggiornamenti automatici del sistema e del software con - . Avvisi di notifica istantanea via Internet Supporto tecnico remoto istantaneo, sempre e ovunque Sessioni interattive di registrazione dei dati consentono un contatto diretto con il supporto di prima mano di Autel per risolvere bug ed errori diagnostici Multi-tasking unico progettato per un controllo ottimale delle operazioni di officina, mantenendo tutti i file di dati, informazioni sui clienti e dati del veicolo ben organizzati Design ergonomico unico con protezione esterna in gomma e robusto alloggiamento interno
Questa unità diagnostica supporta le seguenti marche di veicoli:

Europei: Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, FIAT, Ford of Europe, Jaguar, Lancia, Land Rover, Maserati, Maybach, Mini, Mercedes Benz, Opel, Peugeot, Porsche, Renault, SAAB, Seat, Skoda, SMART, Sprinter, Vauxhall, Volkswagen, Volvo
Asiatici: Acura, Daewoo, Honda, Holden, Hyundai, Isuzu, Infiniti, Kia, Lexus, Mazda, Mitsubishi, Nissan, Scion, Subaru, Suzuki, Toyota.
USA: Chrysler (solo USA), Ford USA, GM

Ambito di fornitura

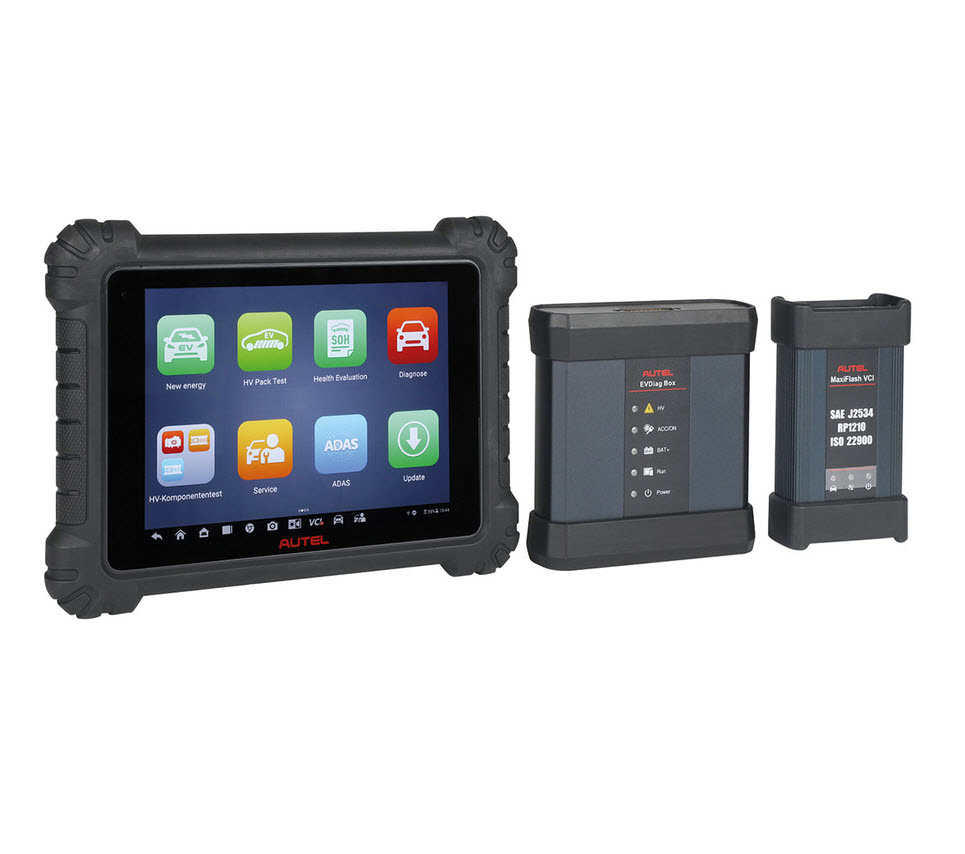

• Dispositivo diagnostico AUTEL MaxiSys MS909

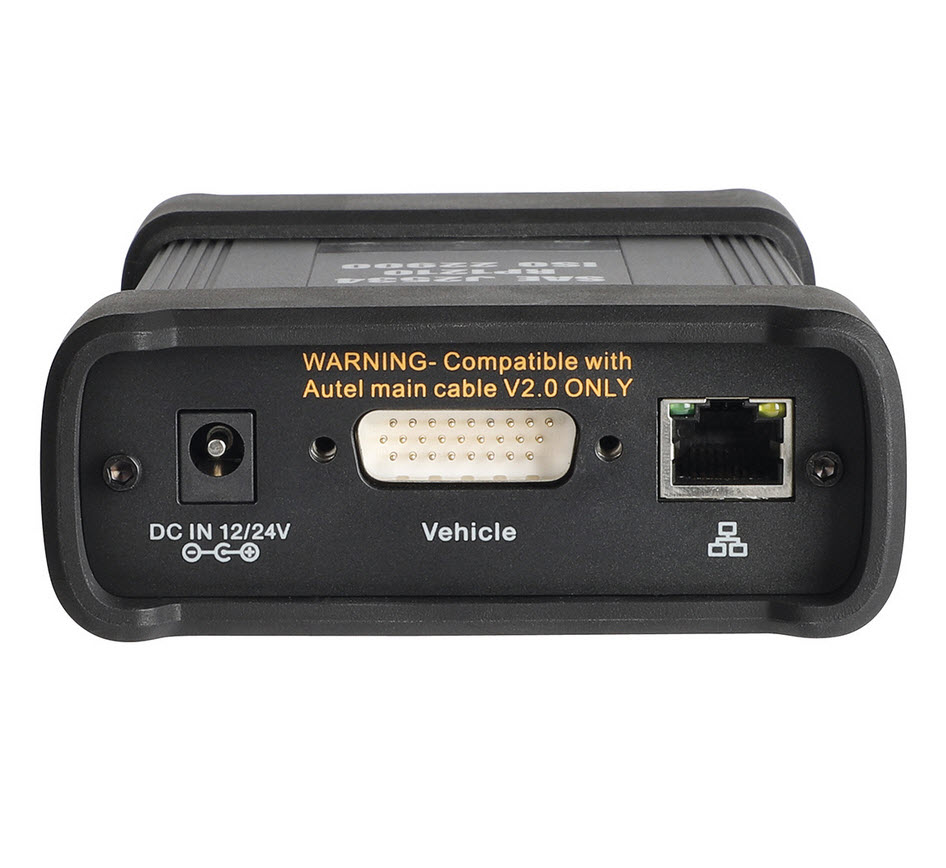

• Interfaccia diagnostica MaxiFlash J2534

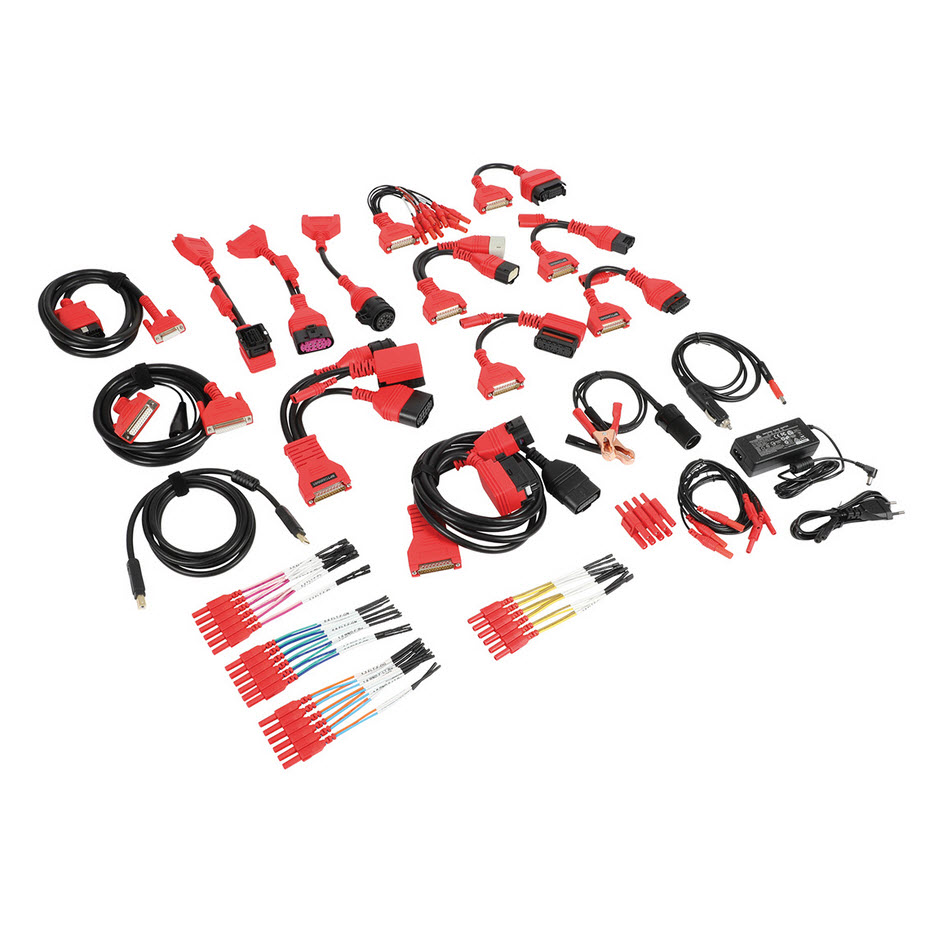

• Cavo adattatore OBD per veicoli più vecchi* con presa OBD a 16 pin.
• Unità di alimentazione
• Software e documentazione su CD
• Manuale stampato in inglese
• Custodia in plastica con adattatore*.
• 12 mesi di aggiornamenti gratuiti via Internet dal momento della registrazione del prodotto sul portale Autel.
• 24 mesi di garanzia europea


*La differenza tra la versione USA di Maxisys e la versione UE è che Maxisys ha un adattatore USA per Chrysler-16 (può essere fornito separatamente), mentre Maxisys EU ha un adattatore per Mercedes Benz-14.

Specifiche tecniche

• Sistema operativo: Android 7.0
• Processore: Samsung Octa-Core 2.3 + 1.7 Ghz
• Memoria: 4 GB di RAM e 128 GB di SSD
• Display: touchscreen Retina da 9,7 pollici con una risoluzione di 2048 x 1536 pixel

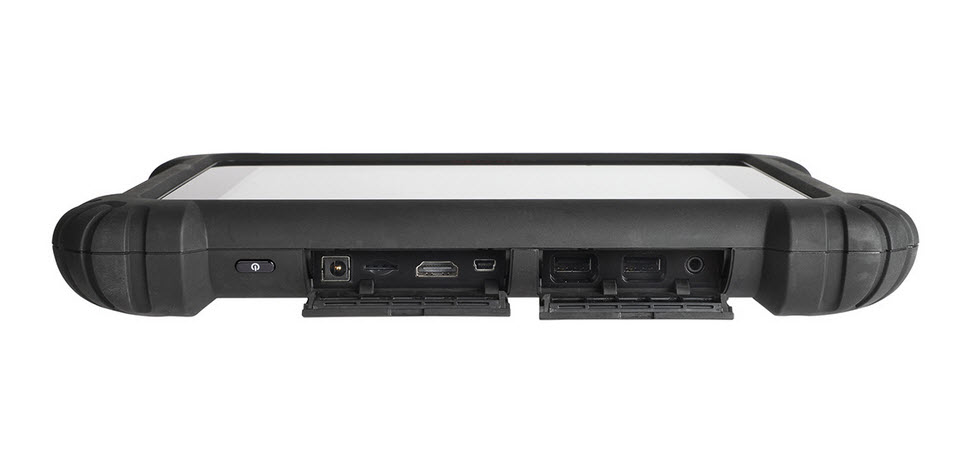

• Connettività: LAN, WLAN, USB, Bluetooth
• Fotocamera: 16 megapixel AF con flash (5 MP frontale).
• Sensori: Accelerometro, sensore di luce ambientale
• Ingresso/uscita audio: Microfono, 2 altoparlanti, uscita audio 3.5mm
• Batteria ai polimeri di litio da 15000mAh 3.8V
• Ricarica tramite alimentazione 12V AC/DC con temperatura compresa tra 0°C e 45°C
• Tensione di funzionamento: 12V (9-24V)
• Consumo energetico: Max 20 Watt
• Temperatura di funzionamento: Da -10°C a +55°C
• Temperatura di stoccaggio: da -20°C a +70°C
• Dimensioni (LxAxP): 304x 228 x 42 mm
• Peso: netto 1,69 kg, lordo circa 12 kg


Protocolli: ISO9141-2, ISO14230-2, ISO15765-4, linea K/L, codici lampeggianti, SAE J1850 VPW, SAE J1850 PWM, CAN ISO 11898, HS, MS, LS e SW CAN, GM UART, protocollo UART Echo Byte, protocollo Honda Diag-H, TP2.0, TP1.6, SAE J1939, SAE J1708, CAN Fault-Tollerant etc.

Tabella comparativa
